Фотоинструкция по установке бачка «Вятка» на унитаз ЦОП

Для установки нужно выполнить следующие действия:

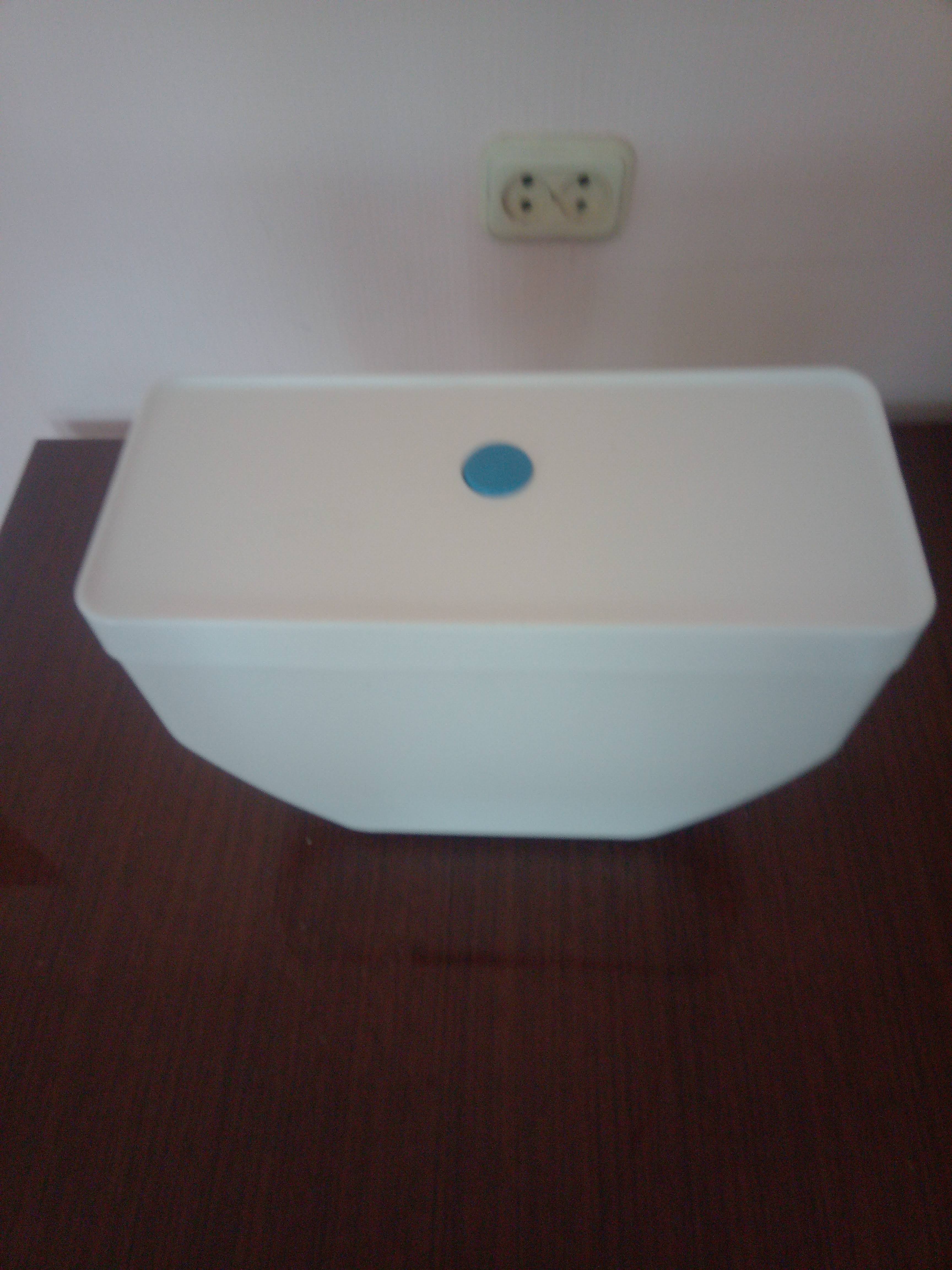

Бачок поставляется в закрытом виде.

Снимаем крышку.

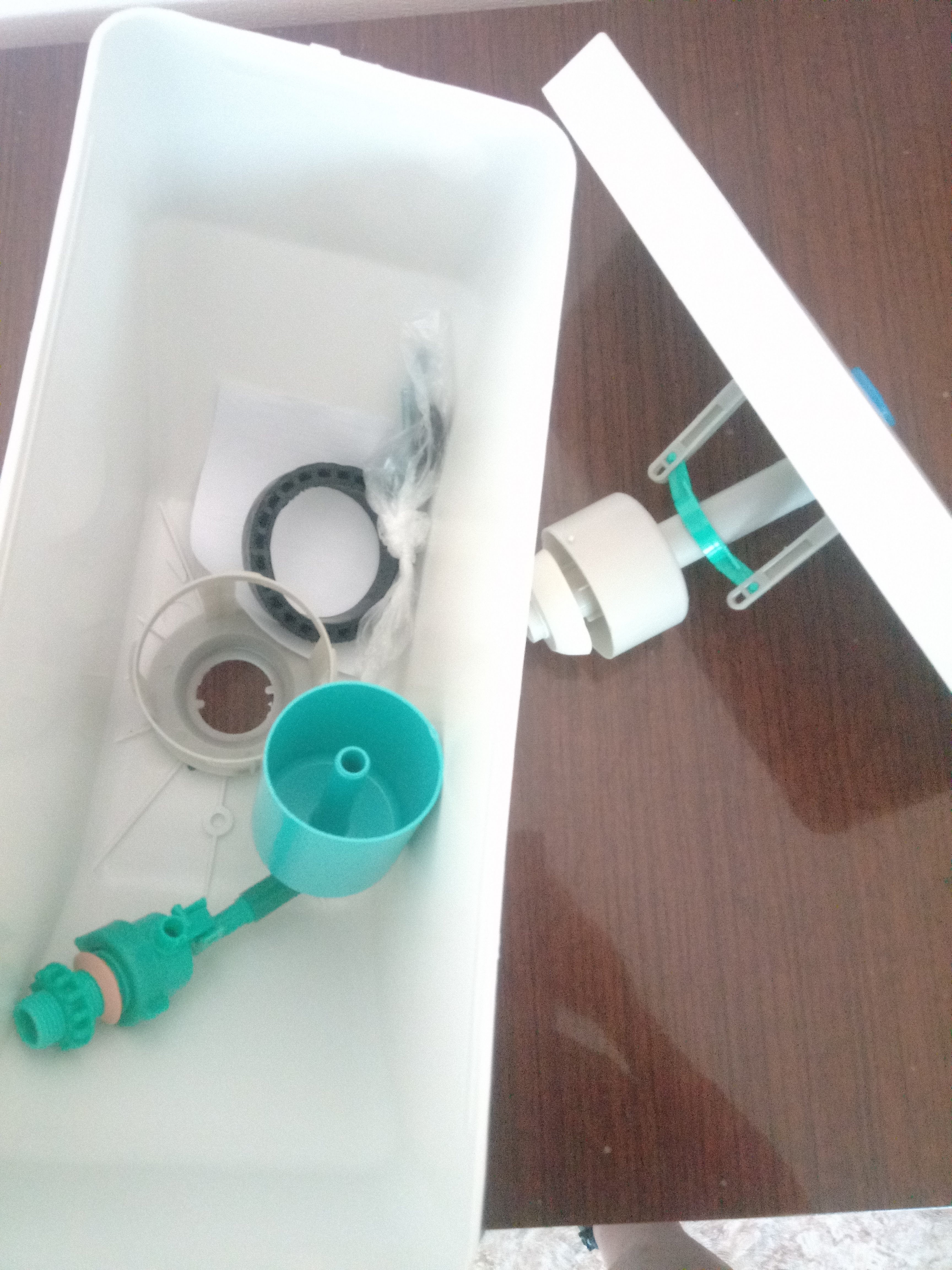

Достаем внутренности.

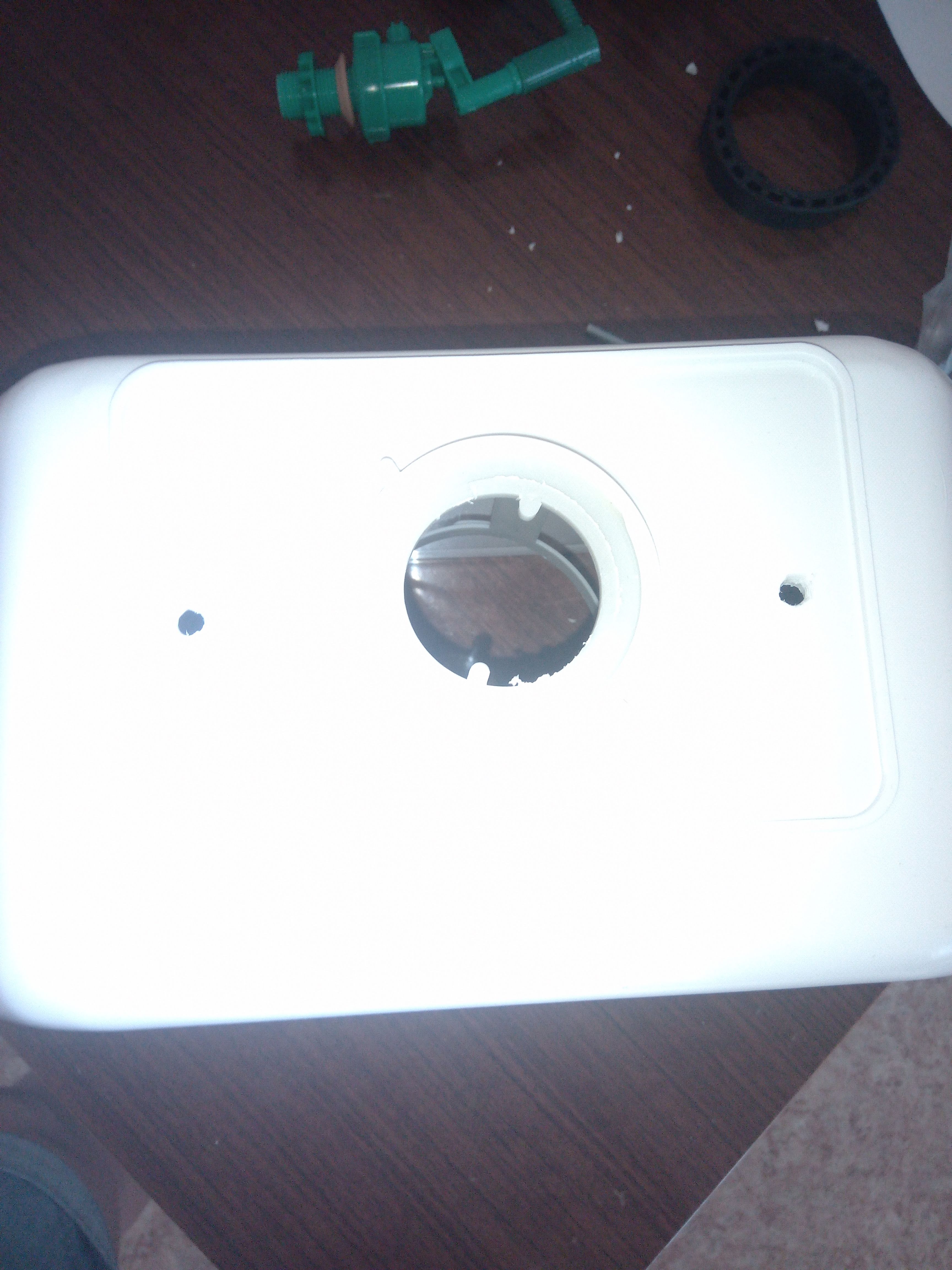

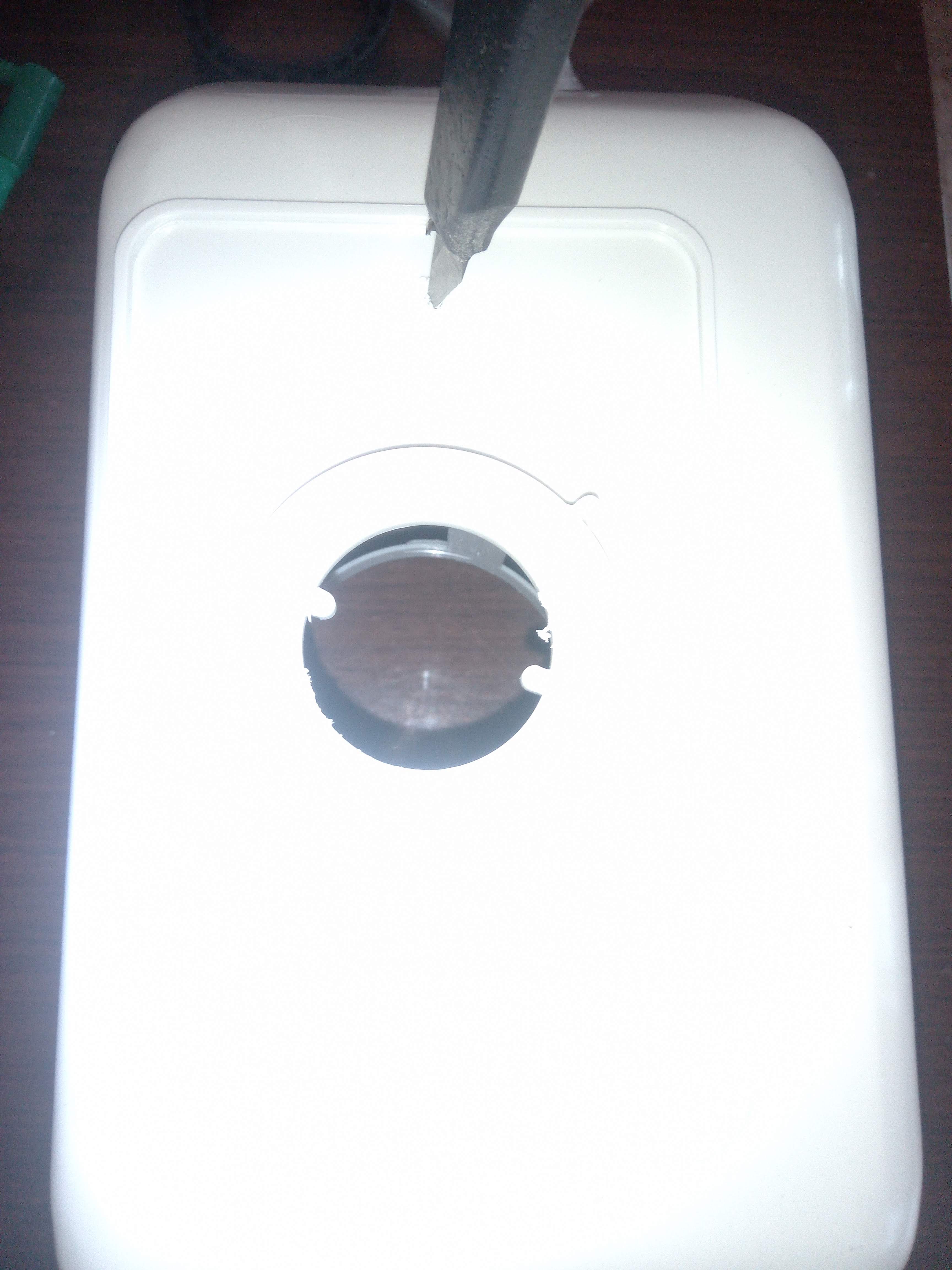

По отметкам, на нижней части корпуса бачка, вырезаем два отверстия диаметром 6мм.  Можно просверлить сверлом на 6, кто как хочет по желанию.

Должно получиться 2 отверстия 6 мм.

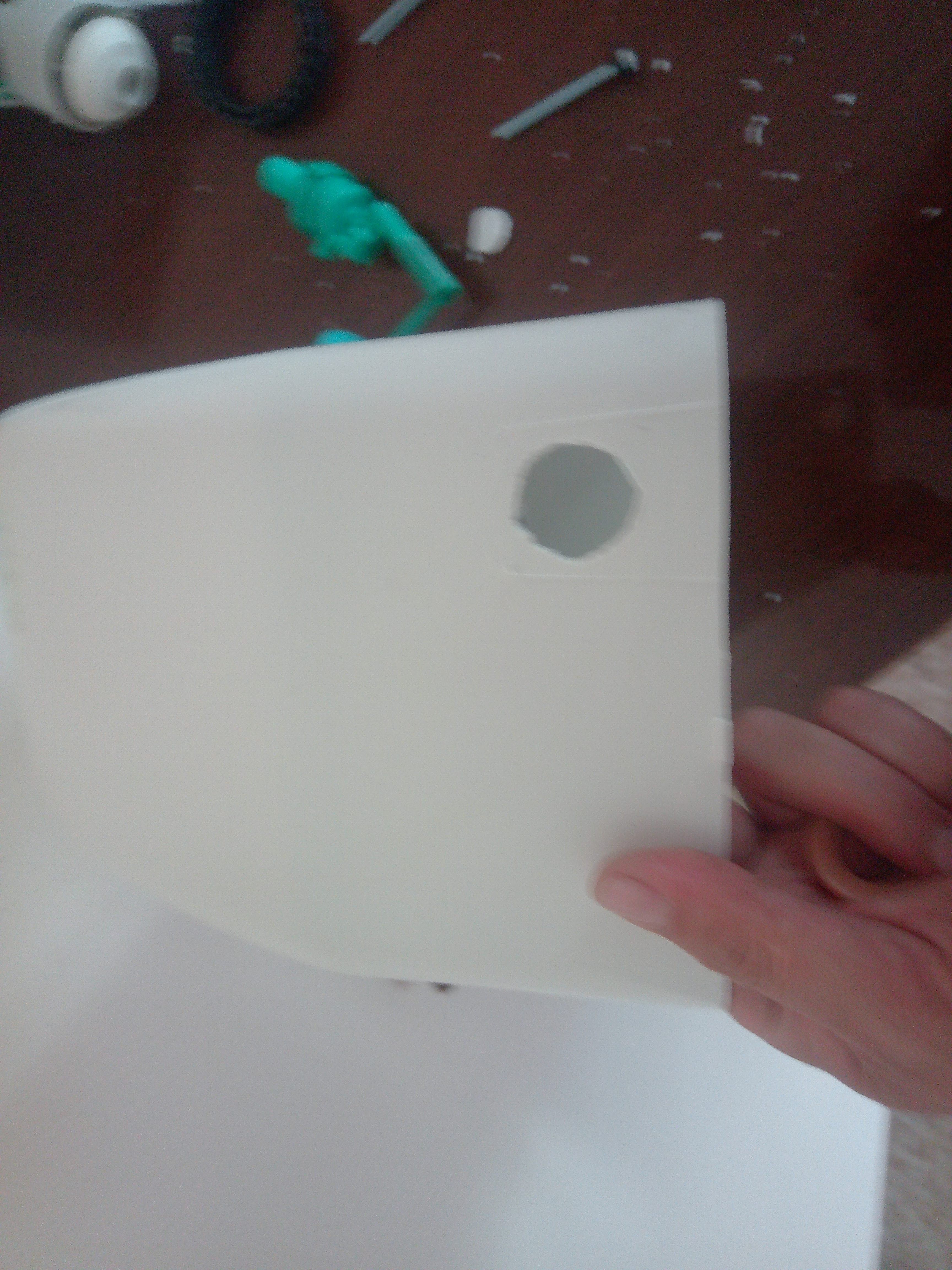

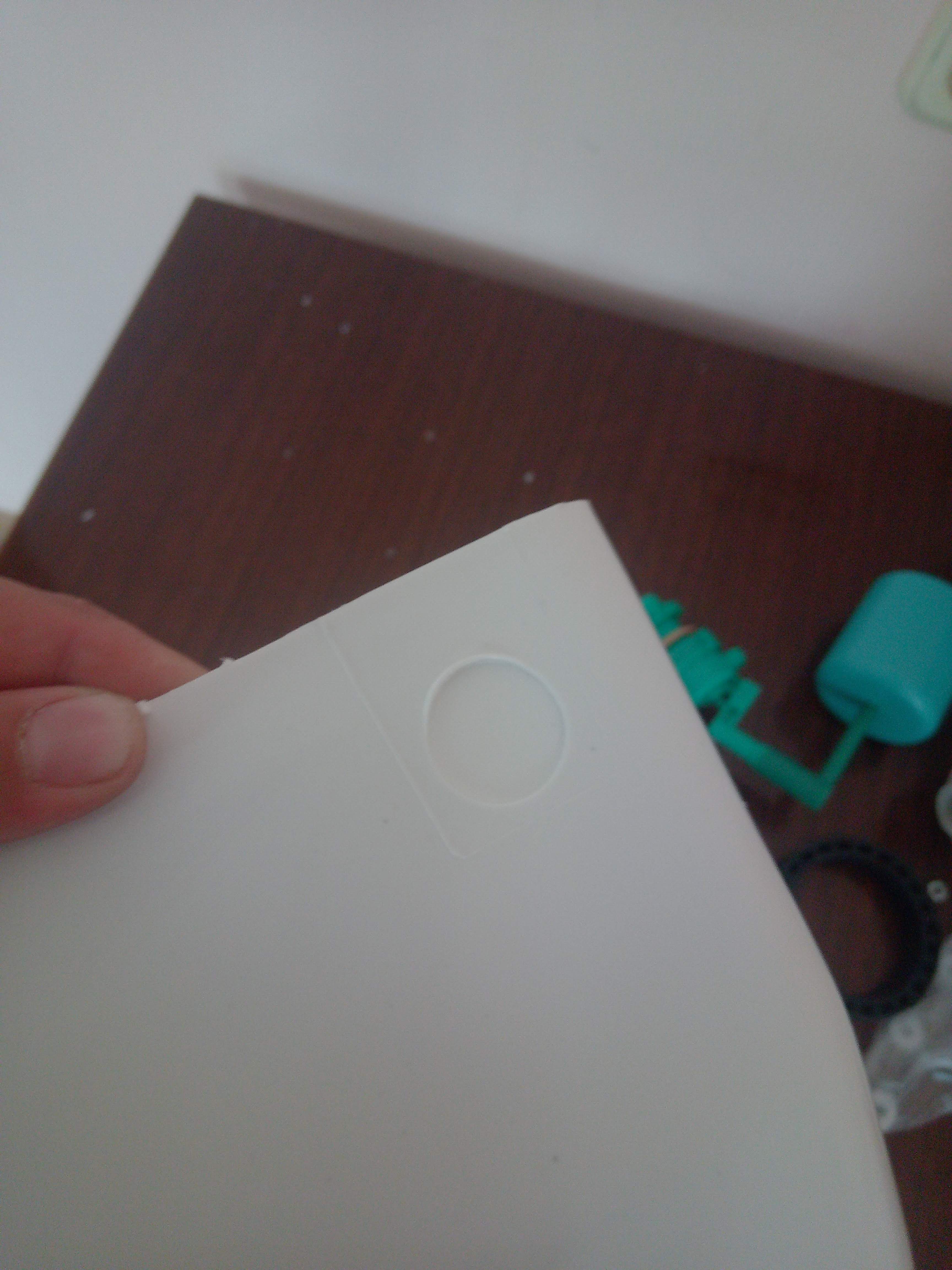

По отметке, на боковой части корпуса бачка, вырезаем отверстие по отмеченному контуру, с той стороны с которой будет подведена гибкая подводка воды.

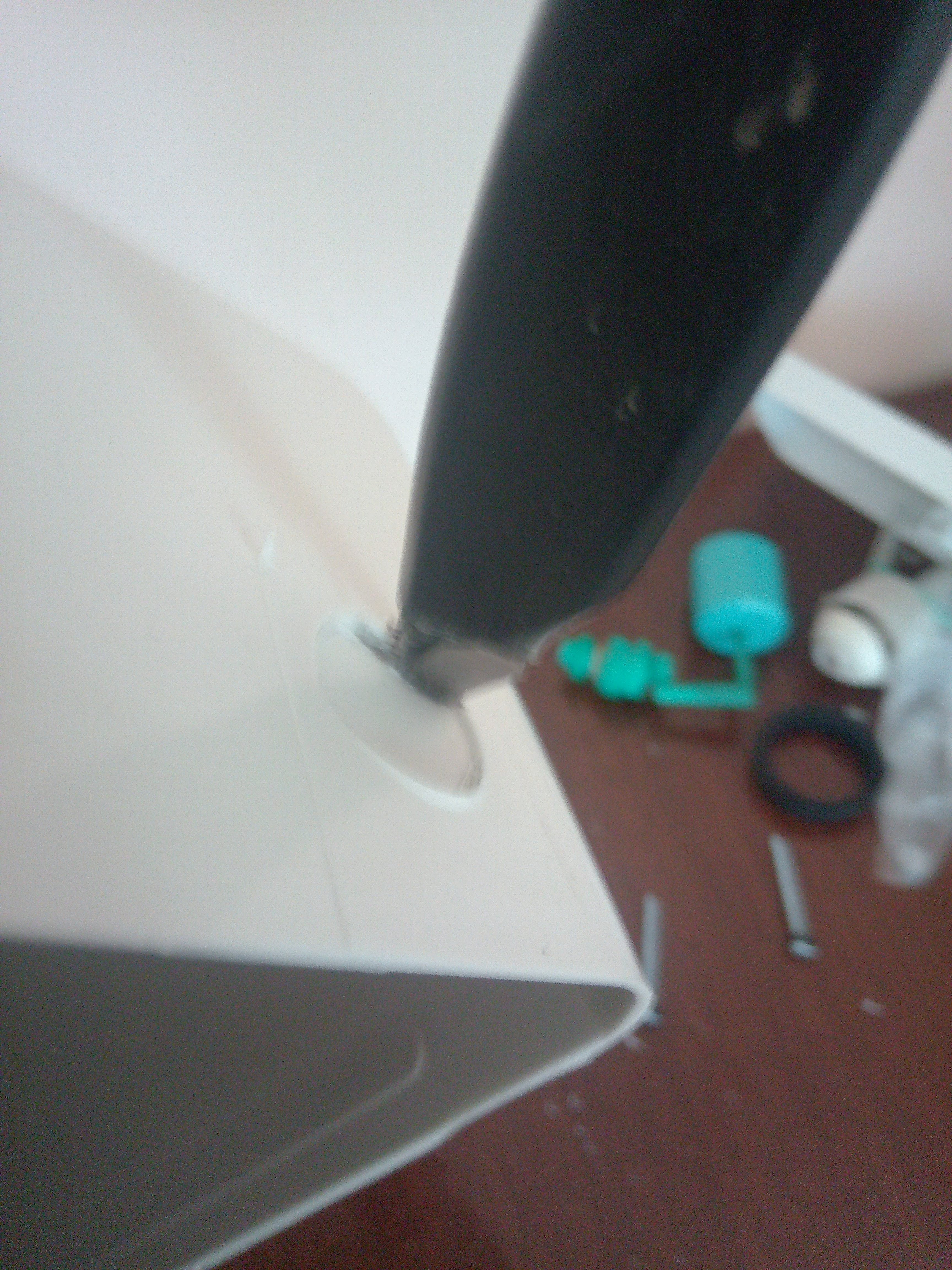

Для упрощения прореза стенки, нож можно разогреть зажигалкой.

При установке клапана и крышки неровности выреза будет не видно, так что нам это безразлично. Если Вам нужен эстетичный вид выреза, Вы можете использовать  сверло диаметром 1/2 дюйма и дрель или шуруповёрт.

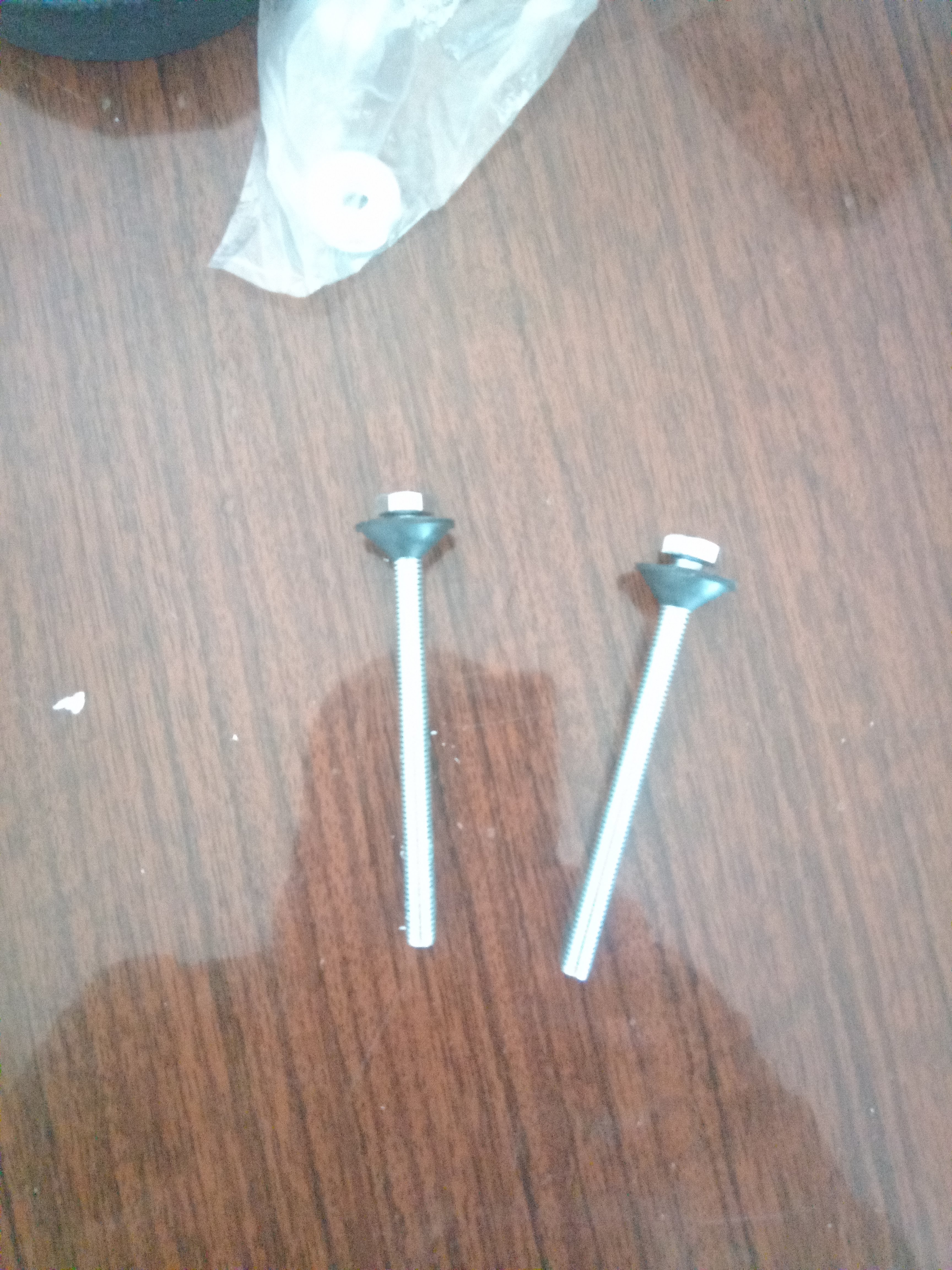

Вставляем оцинкованные шайбы на болты, одеваем конусные прокладки.

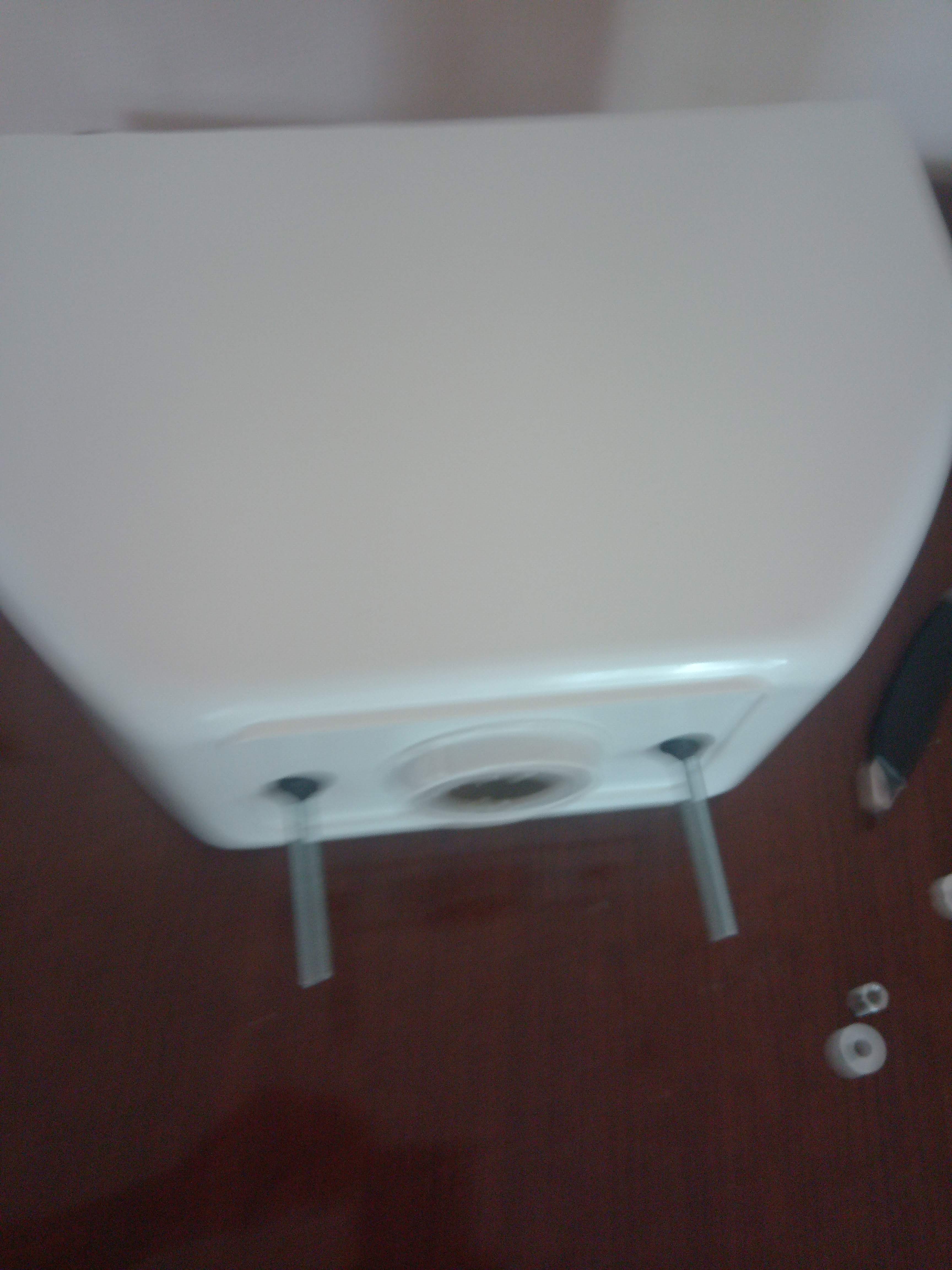

Болты вставляем в отверстия в днище бачка, которые мы вырезали в начале.

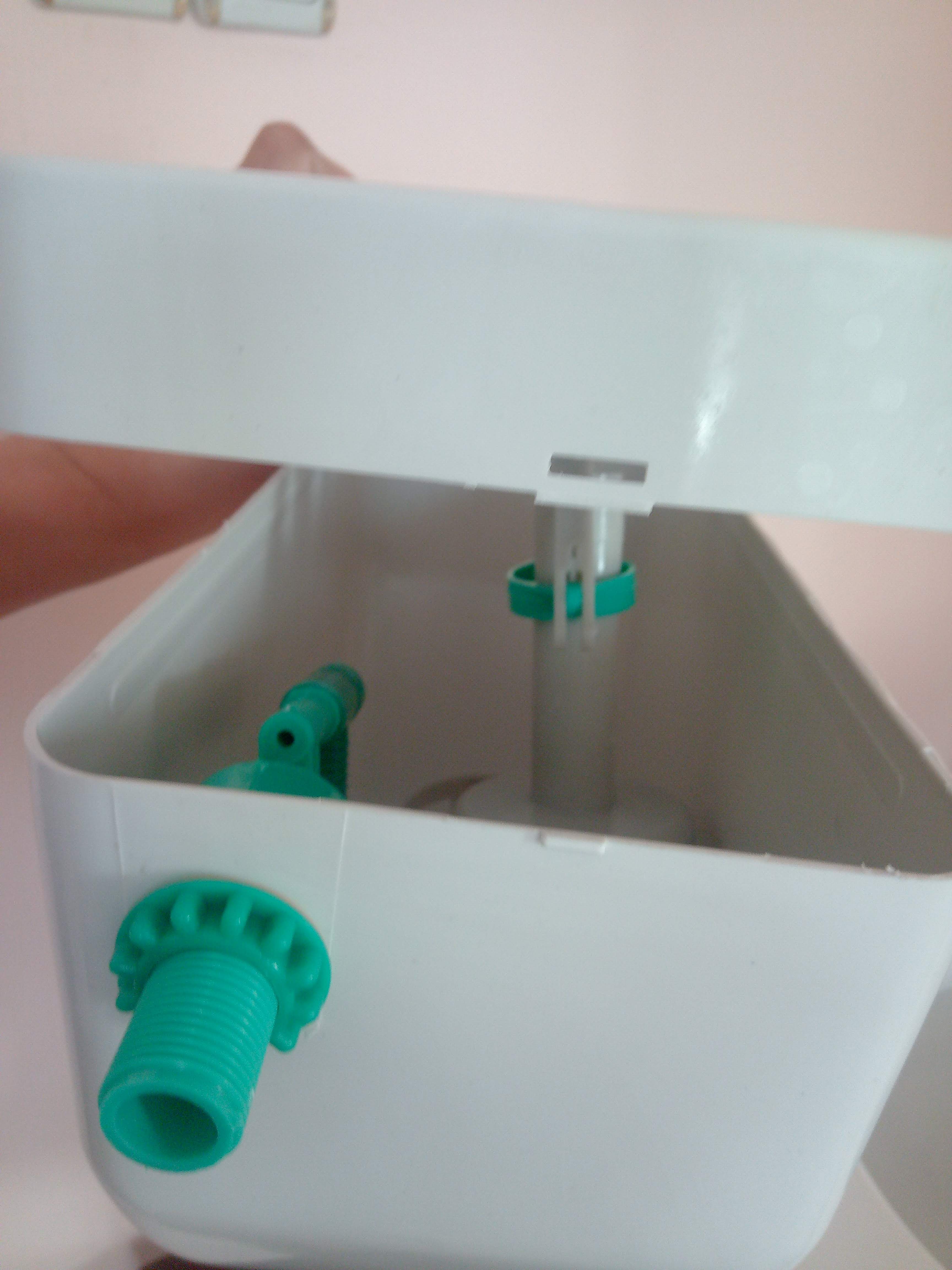

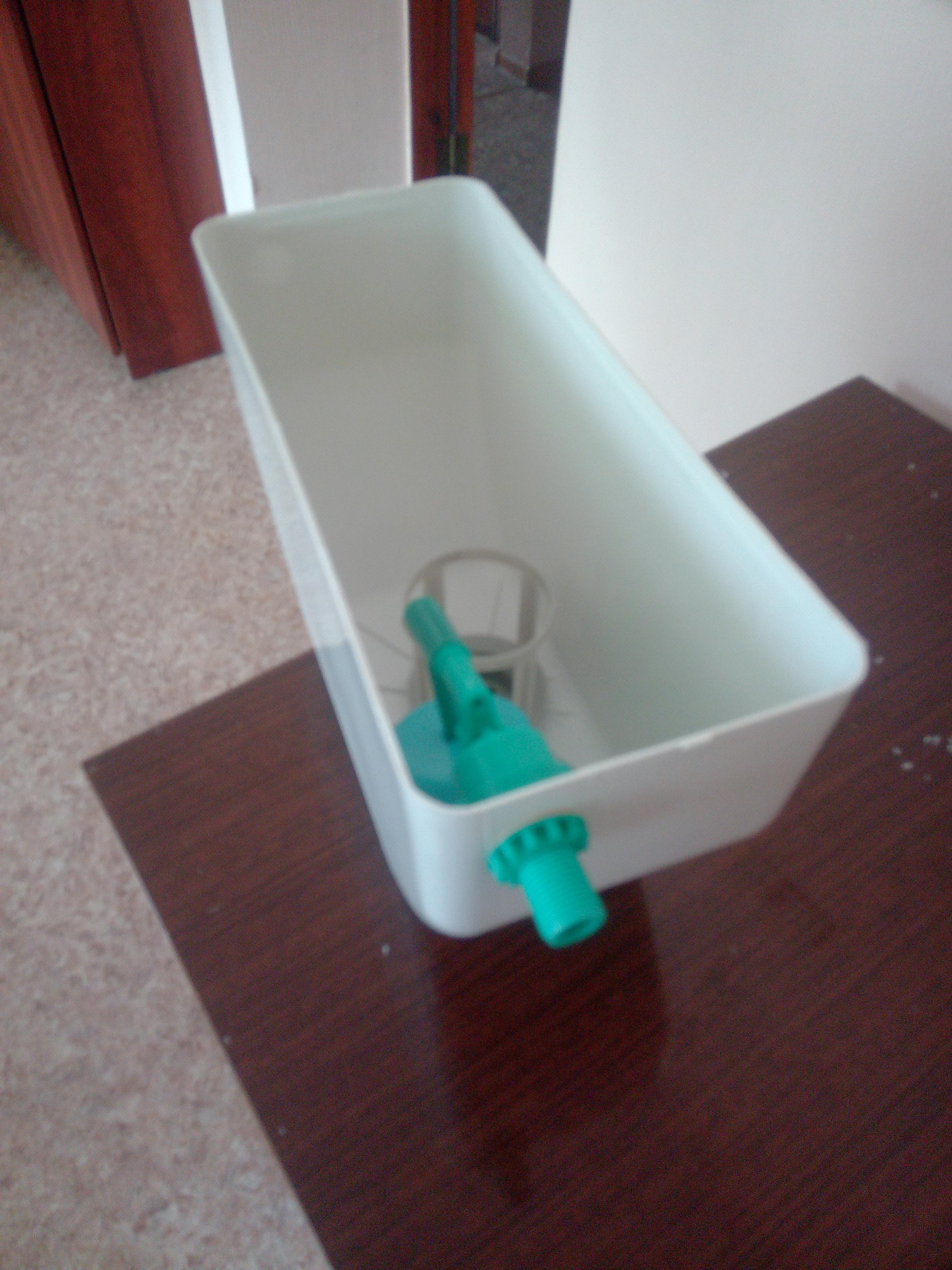

Крепим поплавковый клапан, в вырезанное отверстие.

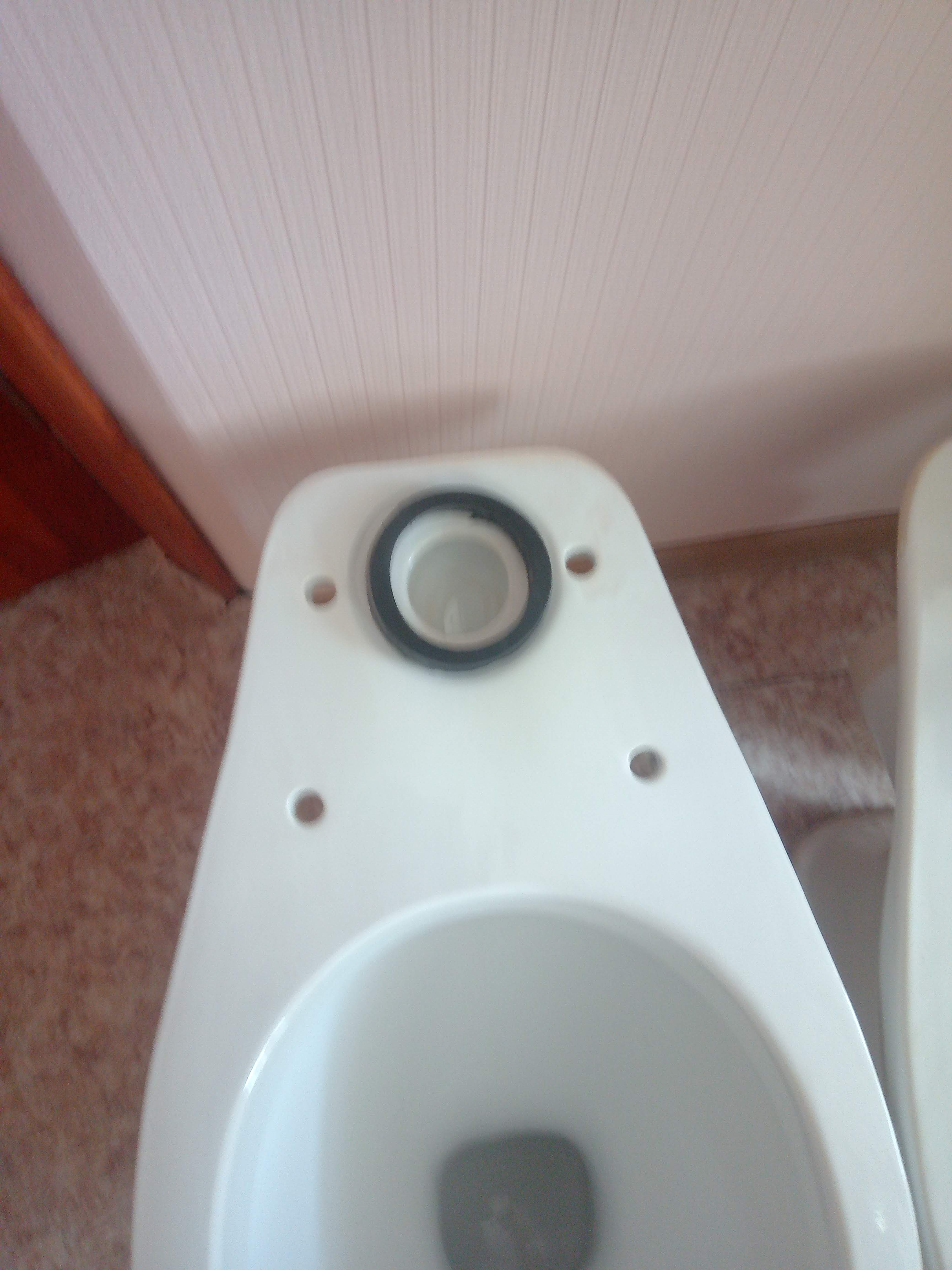

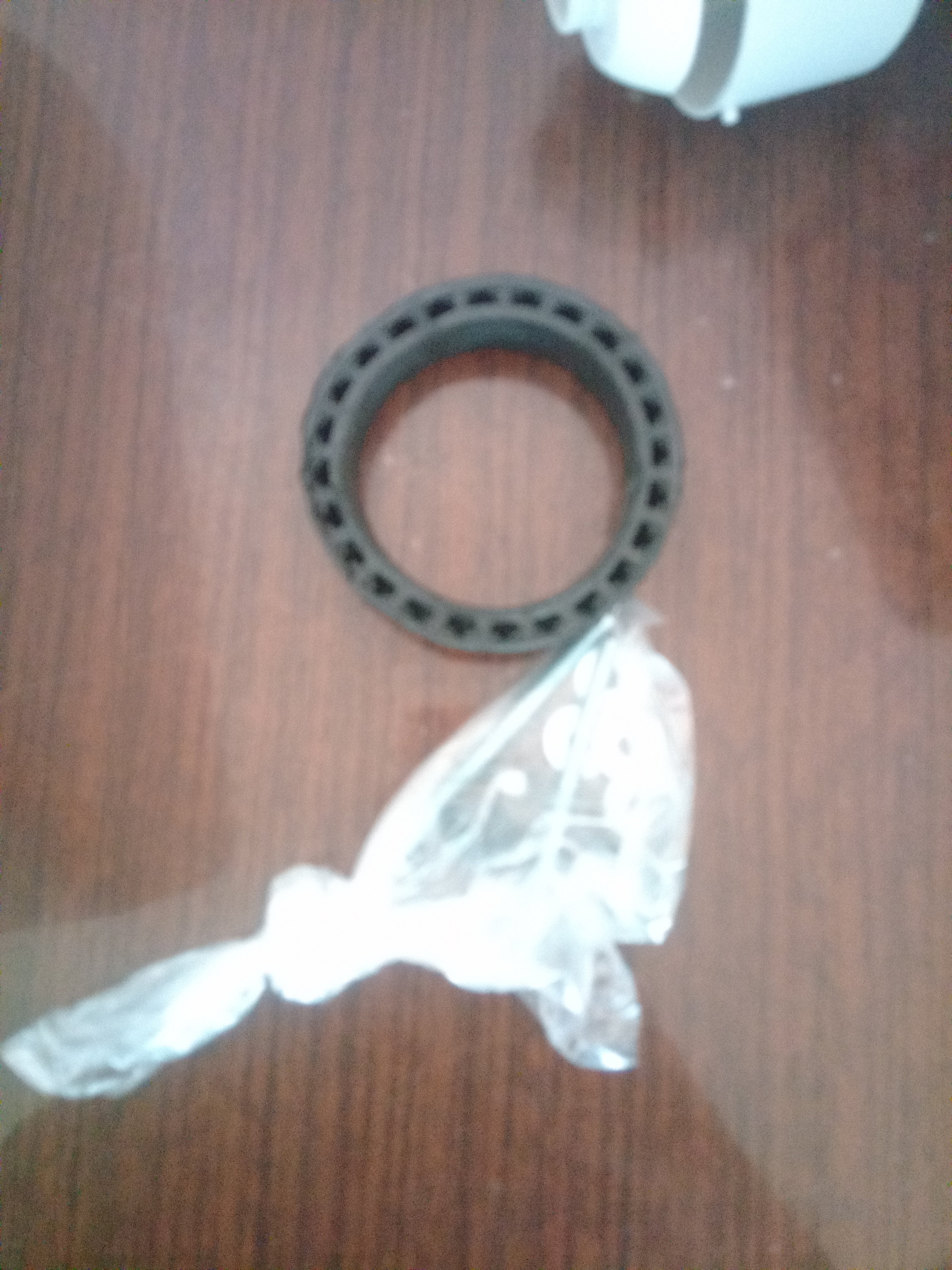

Ставим прокладку H20 на унитаз

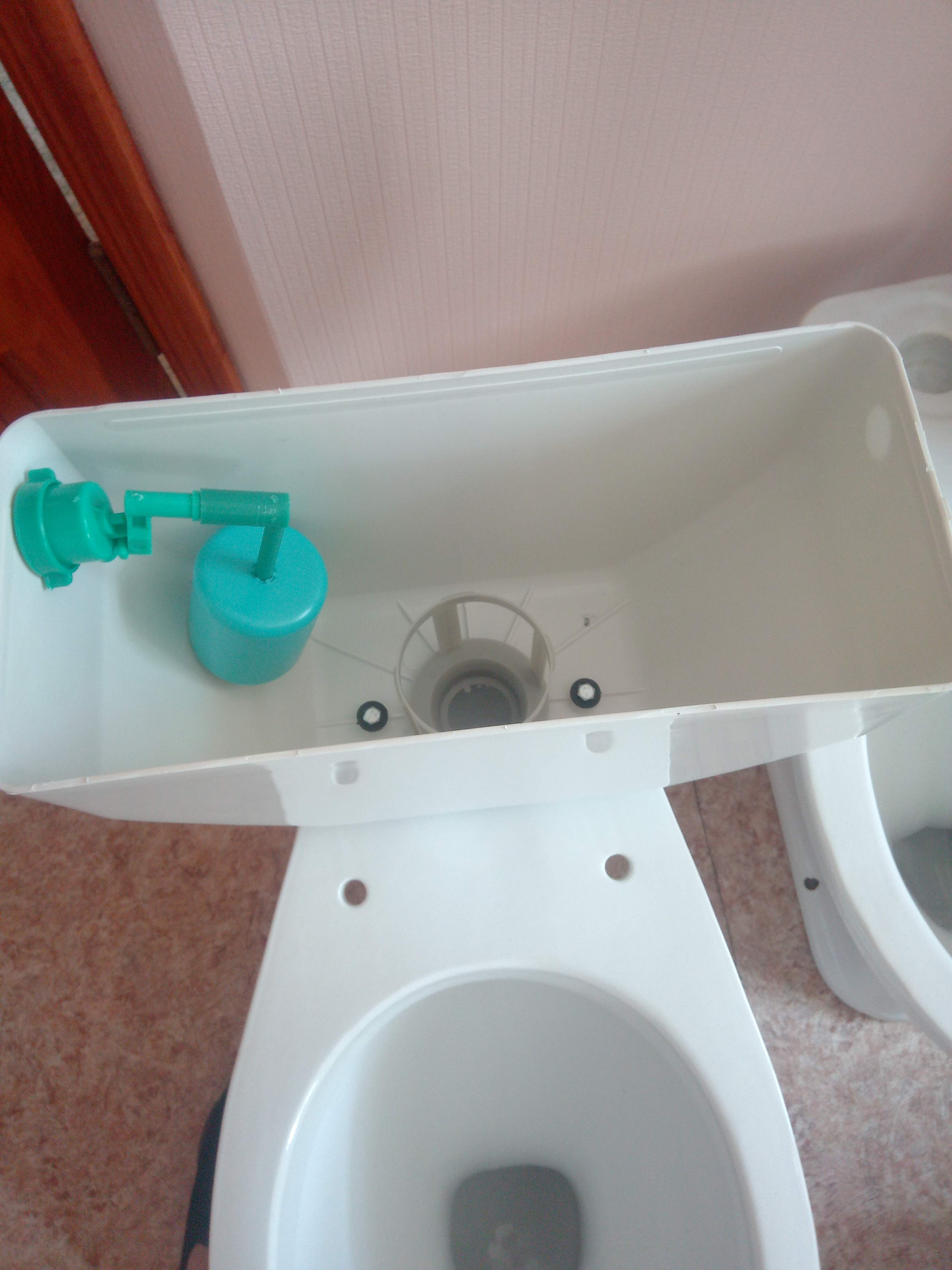

Ставим бачок на унитаз, таким образом, что бы днище бачка и полка унитаза были соединены через прокладку H20.

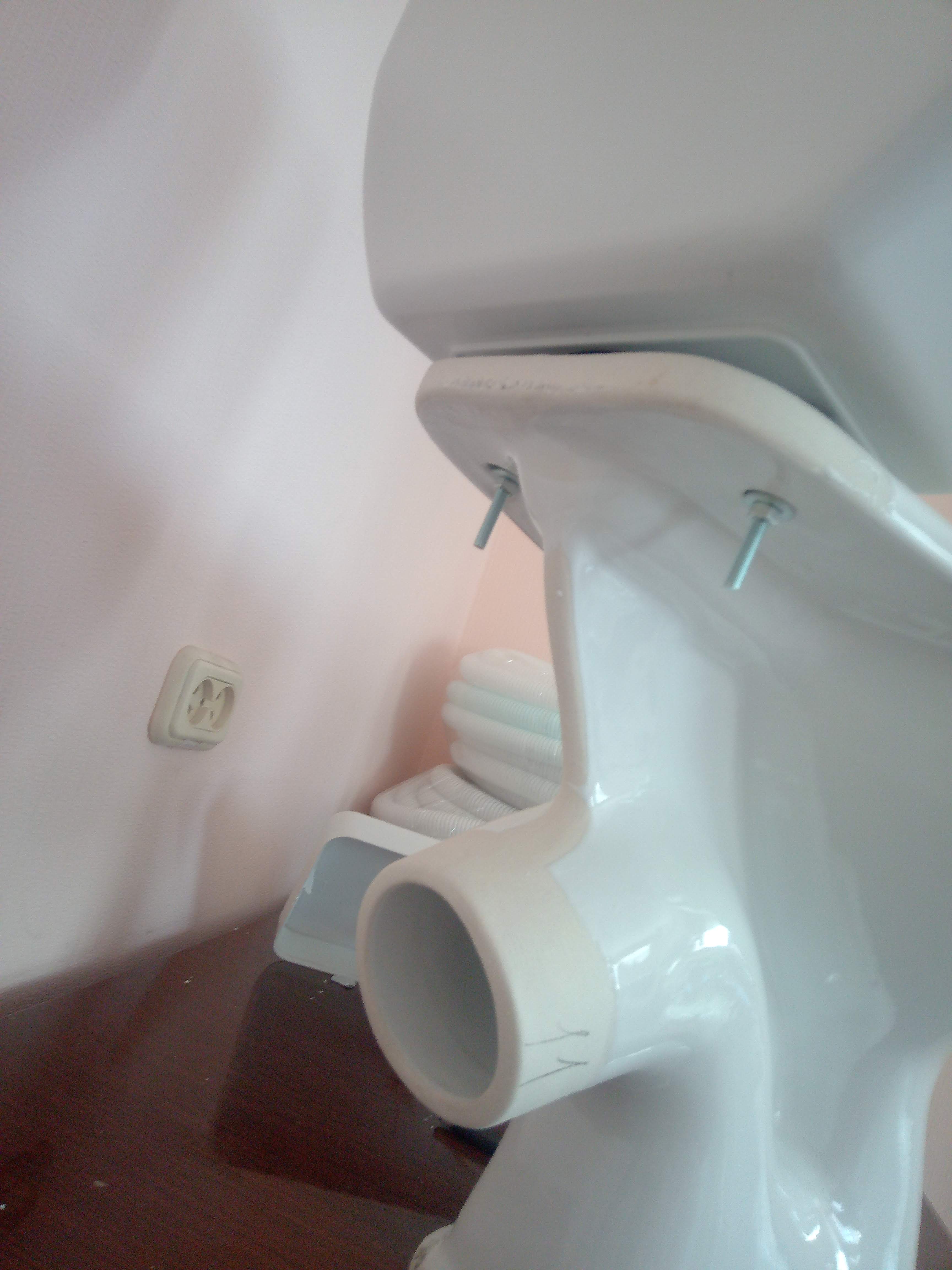

Одеваем шайбы на болты и прикручиваем гайки ключем на 8.

Подключаем унитаз к сливу в стояк.

Регулируем клапан одеваем крышку.

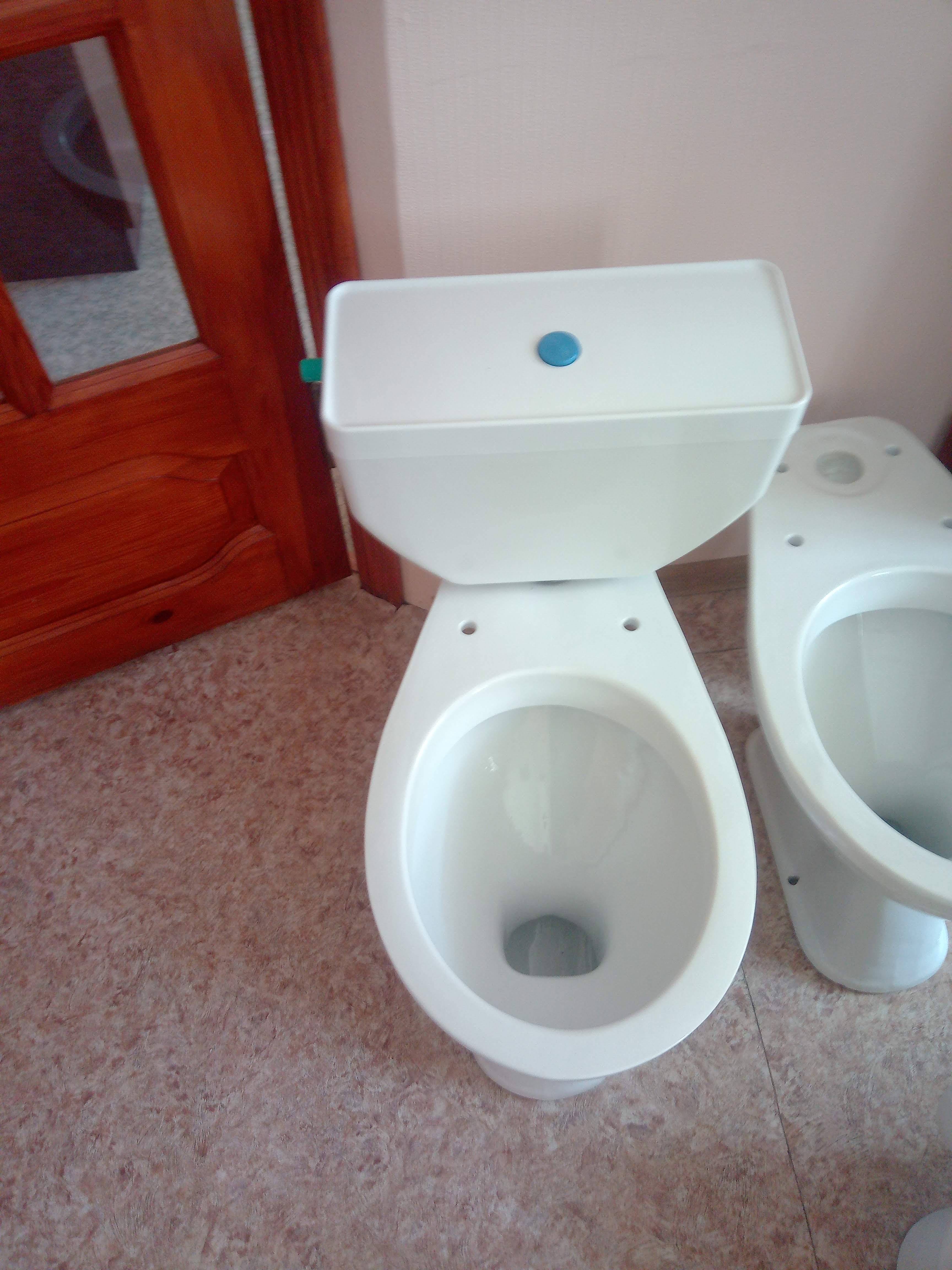

Бачок готов к работе.
